脹緊套正確安裝方法是什么？安裝步驟與注意事項匯總

脹緊套（脹緊聯結套）依靠錐面擠壓實現無鍵連接，安裝工藝直接影響傳動扭矩、使用壽命，安裝不規范極易出現打滑、軸損傷、脹套變形等故障。上海乙諦精密機械整理標準化脹緊套安裝流程，適用于Z1/Z2/Z3/Z4/Z5等常規系列脹緊套。

一、安裝前期準備

1. 清理軸、輪轂內孔、脹緊套內外錐面，去除鐵屑、銹蝕、雜質；配合表面禁止磕碰劃傷。

2. 在結合接觸面薄涂一層潤滑油，嚴禁使用含有二硫化鉬的潤滑脂。

3. 將脹緊套全部緊固螺釘充分松開，保證內外錐套可以順暢滑動。

二、正式安裝步驟

1. 將輪轂預先裝配到傳動軸上，移動至圖紙要求的安裝位置。

2. 平穩推入脹緊套，杜絕敲擊、強行錘擊，防止脹緊套傾斜、錐面刮傷。

3. 使用扭矩扳手，遵循對角交叉分步擰緊原則：

① 第一步：按額定扭矩1/3交叉擰緊所有螺栓；

② 第二步：按額定扭矩1/2重復交叉擰緊；

③ 第三步：達到產品標注額定扭矩；

④ 最后一輪全部螺栓復檢一遍扭矩。

禁止一次性將單顆螺栓直接擰滿扭矩，會造成受力不均、脹套偏斜。

三、安裝完成后檢查

1. 肉眼觀察脹緊套法蘭端面無明顯歪斜；

2. 手動盤動軸體，轉動順暢無卡滯；

3. 設備空載試運行半小時，停機復查螺栓扭矩。

四、常見安裝誤區（重點）

1. ? 使用普通扳手憑手感緊固，缺少扭矩控制；

2. ? 單向順序擰緊螺栓，不采用對角交叉工藝；

3. ? 大力敲擊脹緊套輔助裝配；

4. ? 潤滑介質選用錯誤，造成摩擦力不足發生打滑；

5. ? 新舊螺栓混用、丟失原裝螺栓隨意替換。

五、各類Z系列脹緊套結構參考

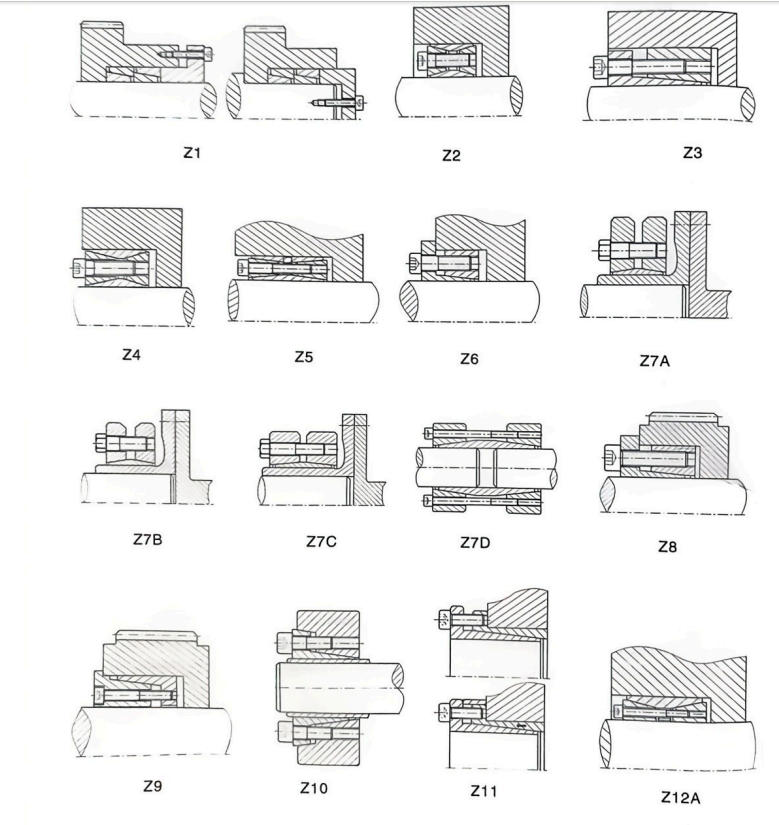

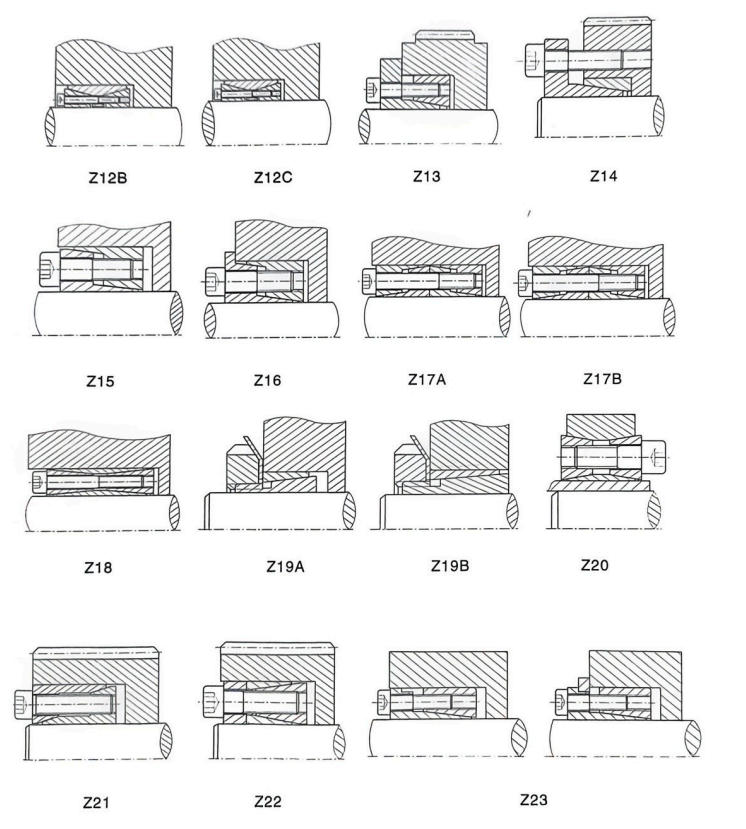

脹緊套安裝統一遵循對角交叉擰緊規范，市面上Z9、Z10、Z11、Z12、Z13、Z14等各類脹緊套外形結構各不相同，但基礎裝配原理一致，下方為多型號脹緊套剖面結構參考。

六、簡單拆卸提示

拆卸脹緊套無需一次性完全卸下螺釘，依次松開全部螺栓，利用拆卸頂絲緩慢分離錐套，禁止強行撬動。

如需Z2、Z3、Z8、Z21、Z22、Z23等各型號脹緊套標準擰緊扭矩參數、規格選型咨詢，歡迎聯系上海乙諦精密機械獲取技術支持與產品報價。
